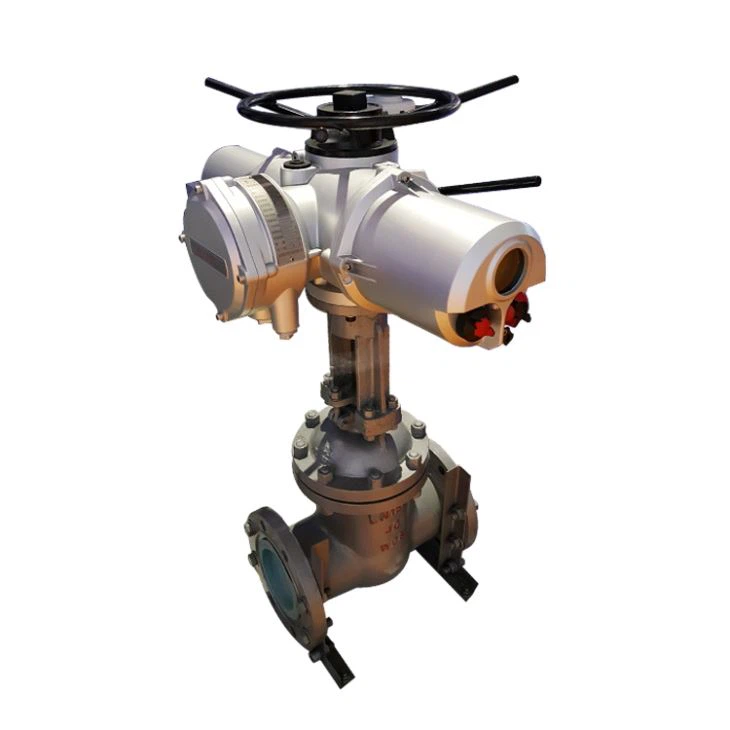

Pagrindinės dalys ir elektros vožtuvo naudojimas
Vožtuvo korpusas | Vožtuvo dangtis | Vožtuvų plokštė | Vožtuvo sėdynė | Vožtuvo velenas | Paminkštinimas | Taikant laikmeną | Temperatūros taikymas |
WCB | WCB + D507M0 | D577 | 2Cr13 | Lankstus grafitas | Vanduo, aliejus, garas | 425 | |
ZG1Cr5Mo | ZG1Cr5Mo + Sellitet2 | 1Cr18Ni9 + Stellte6 | 25Cr2Mo1VA | Lankstus grafitas | Vanduo, aliejus, garas | 550 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9Ti + Selite12 | 1Cr18Ni9 + Stelite6 | 1Cr18Ni9Ti | PTFE | Nitrozė, šarminė | 200 | |
2G00Cr17Ni14Mo2 | 316L + steliu12 | 316L + Stel1ite6 | 316L | PTFE | Karbamidas, fosforo rūgštis | 200 | |
Populiarus Žymos: automatinis vartų vožtuvas, Kinija, gamintojai, tiekėjai, gamyklos, pirkti, kaina, citata
Atitinkami pavaros parametrai yra tokie:
IQ vienos fazės moduliavimo tipo pavaros veikimo duomenys
Modelis | Sukimosi greitis (rpm) | Sukimo momentas (Nm) | Įtampa (V) | Fazė (Ph) | Dažnis (Hz) | Galia (kW) | Susijusi dabartinė (A) | Pareiga | Svoris (kg) |
IQ18 | 18 | 55 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 |
24 | 50 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 | |
36 | 40 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 | |
48 | 35 | 220 | 1 | 50 | 2.6 | 3.3 | S4 (30%) | 30 | |
IQ25 | 18 | 210 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 |
24 | 210 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 | |
36 | 170 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 | |
48 | 130 | 220 | 1 | 50 | 9 | 5.8 | S4 (30%) | 46 | |
IQ35 | 18 | 300 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 |
24 | 300 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 | |
36 | 220 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 | |
48 | 160 | 220 | 1 | 50 | 14 | 9.5 | S4 (30%) | 69 |
IQ elektros pavaros matmenys
IQ18 ~ 40
Modelis Parametras | A | B | C | D | E | F | G | H | (I) |
IQ18 | 299 | 258,5 | 150 | 170 | Φ300 | 302 | 257 | 40 | 557,5 |
IQ25 | 328 | 357 | 150 | 248 | 42642 | 333 | 278.5 | 40 | 685 |
IQ35 | 342 | 356 | 150 | 220 | 80780 | 374 | 300 | 40 | 698,5 |
IQ40 | 502 | 479 | 195 | 290 | 12812.5 | 515 | 351 | 40 | 979 |
