Peilio vartų vožtuvas
Apžvalga
Peilio sklendės, dar vadinamos peilių užtvarų vožtuvu, peilių užtvaros vožtuvu, tinka vamzdžiams su suspenduotomis dalelėmis, pluoštinėmis medžiagomis, tokiomis kaip plaušiena, nuotekos, anglies srutos, pelenų cemento mišinys ir kitos terpės. Jis remiasi ašmenų formos vartais, kurie gali pjaustyti pluoštines medžiagas. Iškirpkite šias laikmenas. Vožtuvo korpuse iš tikrųjų nėra ertmės. Vartai pakyla ir nusileidžia šoninio kreiptuvo griovelyje ir yra tvirtai prispaudžiami prie vožtuvo lizdo apačioje esančiomis auselėmis. Jei reikalingas didesnis vidutinis sandarumas, tam galima naudoti O formos sandarinimo vožtuvo lizdą. Dviejų krypčių sandarinimas. Pagal vairavimo režimą jis skirstomas į rankinį peilio užtvarų vožtuvą, pneumatinį peilio užtvarų vožtuvą ir elektrinį peilio užtvarų vožtuvą. Peilių sklendės yra lengvos ir lanksčios, mažo dydžio, lygaus kanalo, mažo pasipriešinimo srautui, lengvo svorio, lengvai montuojamas ir lengvai išardomas. Jo vardinis dydis yra DN5{5}}~DN800, jis gali normaliai veikti esant 0,6 MPa ~ 1,6 MPa darbiniam slėgiui, o darbinė temperatūra yra mažesnė arba lygi 100 laipsnių. Darbas. Peilio sklendės vartų plokštė turi kirpimo funkciją, kuri gali nubraukti klijus nuo sandarinimo paviršiaus ir automatiškai pašalinti šiukšles. Nerūdijančio plieno vartai apsaugo nuo korozijos sukelto sandariklio nutekėjimo.
Funkcija: daugiausia naudojama dujotiekio terpei ištuštinti ir išpilti.
Taikomos terpės: dulkės, nuotekų masė, nuotekos, anglių srutos, pelenai, šlako ir vandens mišinys ir kt.
Naudojimas: daugiausia naudojamas anglies paruošimui, galandų išleidimui ir šlako išleidimui kasybos elektrinėse, taip pat gali būti naudojamas nuotekų valymui.
Savybės: Šio vožtuvo privalumai yra paprasta ir kompaktiška konstrukcija, pagrįsta konstrukcija, lengvų medžiagų taupymas, patikimas sandarinimas, lengvas ir lankstus veikimas, mažas dydis, lygus kanalas, mažas srauto pasipriešinimas, lengvas svoris, lengvas montavimas ir lengvas išmontavimas ir kt.

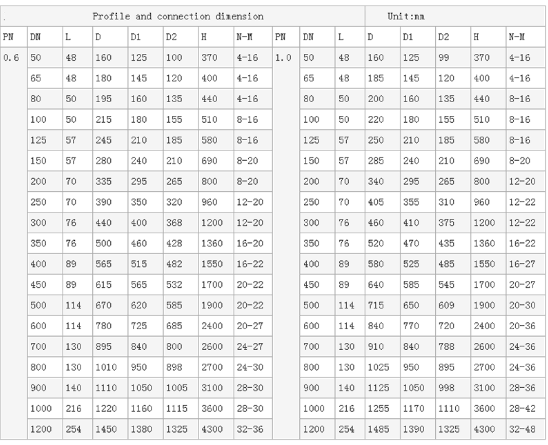

Techniniai parametrai
Prekės pavadinimas PZ73H, PZ73X, PZ73Y peilių sklendės
Gaminio modelis PZ73H, PZ73X, PZ73Y
Prijungimo būdas: plokštelės tipas
Struktūrinis metodas: kylančio stiebo pleišto tipas
Vožtuvo korpuso medžiaga lietinis plienas, anglinis plienas, nerūdijantis plienas
Nominalus slėgis: {{0}},6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa, 150 LB
Nominalus skersmuo: DN50mm ~ DN2000mm NPS 2"~80"
Taikoma temperatūra: -38 laipsnis ~1100 laipsnių (konkretus temperatūros diapazonas priklauso nuo sandarinimo medžiagos medžiagos ir terpės savybių)
Jungiamasis flanšas: ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS
Pagrindinė medžiaga: CI, WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M, 2Cr25Ni20
Sandarinimo forma: metalinis sandariklis, minkštas sandariklis
Nuotėkio kiekis: Metalinis sandariklis: D klasė (skystas 0.1×DNmm3/s); Minkštas sandariklis: A klasė (nulinis nuotėkis)
Tinkami priedai: tvirtinimo flanšas
dalių medžiaga
priežiūra
1. Kėlimui neleidžiama naudoti rankinio rato, rankenos ir transmisijos mechanizmo, o susidūrimas yra griežtai draudžiamas.
2. Peilio sklendės vožtuvas turi būti sumontuotas vertikaliai (ty vožtuvo kotas yra vertikalioje padėtyje, o rankinis ratas yra viršuje).
3. Sklendė su apvadiniu vožtuvu turi atidaryti aplinkkelio vožtuvą prieš atidarant (siekiant subalansuoti slėgio skirtumą tarp įėjimo ir išleidimo angos ir sumažinti atidarymo jėgą).
4. Sklendės su transmisijos mechanizmais turi būti sumontuotos pagal gaminio naudojimo instrukciją.
5. Jei vožtuvas dažnai naudojamas įjungiant ir išjungiant, sutepkite jį bent kartą per mėnesį.
