drugelio atbulinis vožtuvas
Įvadas
Drugelinio atbulinio vožtuvo diskas yra disko formos ir sukasi apie vožtuvo lizdo kanalo sukimosi ašį. Kadangi vožtuvo kanalas yra supaprastintas, srauto slėgis yra mažesnis nei drugelio atbulinio vožtuvo, kuris tinka esant mažam srautui ir dideliam skersmeniui, kai srautas labai nesikeičia.
1. Drugeliniai atbuliniai vožtuvai skirstomi į tris tipus: vieno disko tipo, dviejų diskų tipo ir kelių diskų tipo. Šios trys formos daugiausia skirstomos pagal vožtuvo skersmenį. Tikslas yra susilpninti hidraulinį smūgį, kai medžiaga nustoja tekėti arba pakeičia srautą.
2. Atbulinis vožtuvas, kuriame vožtuvo diskas sukasi aplink vožtuvo lizde esantį kaištį. Diskinio atbulinio vožtuvo konstrukcija yra paprasta, jį galima montuoti tik ant horizontalių vamzdynų, be to, jis turi gerą sandarumą.
3. Vožtuvas, kurio diskas slysta išilgai vožtuvo korpuso vidurio linijos. Dujotiekio atbulinis vožtuvas yra naujo tipo vožtuvas. Jis yra mažo dydžio, lengvas ir turi gerą apdorojimo technologiją. Tai viena iš atbulinių vožtuvų plėtros krypčių. Šio tipo vožtuvo funkcija yra leisti terpei tekėti tik viena kryptimi ir neleisti tekėti viena kryptimi. Paprastai toks vožtuvas veikia automatiškai. Esant viena kryptimi tekančio skysčio slėgiui, vožtuvo diskas atsidaro; kai skystis teka priešinga kryptimi, skysčio slėgis ir vožtuvo disko savaiminis svoris veikia vožtuvo lizdą, taip nutraukiant srautą.

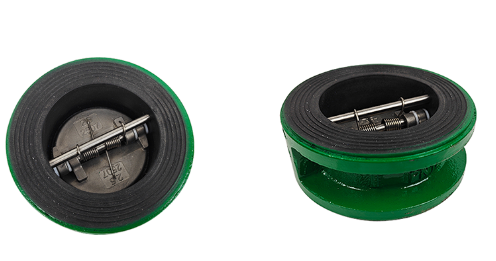

Produkto demonstravimas
Darbo principas
Jis taip pat gali būti naudojamas linijose, tiekiančiose pagalbines sistemas, kur slėgis gali pakilti virš sistemos slėgio. Atbulinius vožtuvus daugiausia galima suskirstyti į pasukamuosius atbulinius vožtuvus (susisukančius pagal svorio centrą) ir pakeliamus atbulinius vožtuvus (judančius išilgai ašies).
Šio tipo vožtuvo funkcija yra leisti terpei tekėti tik viena kryptimi ir neleisti tekėti priešinga kryptimi. Paprastai toks vožtuvas veikia automatiškai. Esant viena kryptimi tekančio skysčio slėgiui, vožtuvo diskas atsidaro; kai skystis teka priešinga kryptimi, skysčio slėgis ir vožtuvo disko savaiminis svoris veikia vožtuvo lizdą, taip nutraukiant srautą.
Sukamasis atbulinis vožtuvas turi vyrių mechanizmą ir į duris panašų vožtuvo diską, kuris laisvai remiasi į pasvirusį sėdynės paviršių. Siekiant užtikrinti, kad vožtuvo diskas kiekvieną kartą pasiektų reikiamą vožtuvo lizdo paviršiaus padėtį, vožtuvo diskas suprojektuotas vyrių mechanizme taip, kad vožtuvo diskas turėtų pakankamai vietos pasukimui ir vožtuvo diskas tikrai ir visapusiškai liestųsi su vožtuvu. sėdynė. Vožtuvo sklendė gali būti pagaminta tik iš metalo arba gali būti padengta oda, guma arba sintetine danga, priklausomai nuo eksploatacinių savybių. Kai atbulinis vožtuvas yra visiškai atidarytas, skysčio slėgis yra beveik netrukdomas, todėl slėgio kritimas per vožtuvą yra palyginti mažas. Kėlimo atbulinio vožtuvo vožtuvo diskas yra ant vožtuvo korpuso vožtuvo lizdo sandarinimo paviršiaus. Išskyrus tai, kad vožtuvo diskas gali laisvai kilti ir kristi, likusi šio vožtuvo dalis yra kaip uždarymo vožtuvas. Dėl skysčio slėgio vožtuvo diskas pakyla nuo vožtuvo lizdo sandarinimo paviršiaus. Dėl terpės atgalinio srauto vožtuvo diskas nukrenta atgal į vožtuvo lizdą ir nutraukia srautą. Priklausomai nuo naudojimo sąlygų, vožtuvo diskas gali būti visiškai metalinis, arba jis gali būti inkrustuotas guminiu padu arba guminiu žiedu ant vožtuvo disko rėmo. Kaip ir stabdymo vožtuvas, skysčio pratekėjimas per kėlimo atbulinį vožtuvą taip pat yra siauras, todėl slėgis, einantis per kėlimo atbulinį vožtuvą, yra didesnis nei atbulinio vožtuvo, o svyravimo atbulinio vožtuvo srautas yra mažiau ribojamas.
Klasifikacijos
Pagal struktūrą jis gali būti suskirstytas į tris tipus: pakeliamas atbulinis vožtuvas, pasukamas atbulinis vožtuvas ir drugelio atbulinis vožtuvas:
1. Kėlimo atbuliniai vožtuvai skirstomi į du tipus: vertikalius ir horizontalius.
2. Pasukami atbuliniai vožtuvai skirstomi į tris tipus: vieno disko tipo, dviejų diskų ir kelių diskų.
3. Drugelio atbulinis vožtuvas yra tiesus. Aukščiau pateiktus atbulinius vožtuvus galima suskirstyti į keturių tipų sujungimo formas: srieginę jungtį, flanšinę jungtį, suvirintą jungtį ir plokštelinę jungtį.
Klasifikavimas pagal medžiagą
1. Ketaus atbulinis vožtuvas
2. Žalvarinis atbulinis vožtuvas
3. Nerūdijančio plieno atbulinis vožtuvas
4. Anglies plieno atbulinis vožtuvas
5. Kaltinio plieno atbulinis vožtuvas
Atsargumo priemonės
1. Neleiskite, kad atbulinis vožtuvas išlaikytų svorį vamzdyno sistemoje. Dideli atbuliniai vožtuvai turi būti laikomi atskirai, kad jų nepaveiktų vamzdynų sistemos sukuriamas slėgis.
2. Montuodami atkreipkite dėmesį, kad terpės srauto kryptis turi atitikti ant vožtuvo korpuso pažymėtos rodyklės kryptį.
3. Ant vertikalaus vamzdyno turi būti sumontuotas kėlimo tipo vertikalaus sklendės atbulinis vožtuvas.
4. Horizontaliuose vamzdynuose turi būti sumontuotas pakeliamas horizontalus sklendės atbulinis vožtuvas.
