Turbinos drugelio vožtuvas
Drugelio vožtuvo flanšo tipai
Drugelinio vožtuvo flanšas vadinamas flanšo plokšte arba flanšinėmis dalimis. Tai gaminys, jungiantis vožtuvus ir vamzdžius vamzdynuose. Peteliškės vožtuvo specialieji flanšai yra tokie patys kaip įprasti flanšai, tačiau vidinės skylės skiriasi. Specialus droselinio vožtuvo flanšas turi mažą vidinę angą ir papildomą angą vamzdžiui įvesti. ,
Drugelinio vožtuvo flanšai gali būti atskiri arba kombinuoti, pavyzdžiui, flanšai abiejuose vožtuvo galuose, kad būtų lengviau sumontuoti varžtus. Jungtis tarp flanšo ir flanšo tarp vieno vamzdžio galo ir kito galo arba sujungimo jungtis reiškia sulankstomą jungtį, kurioje flanšai, tarpikliai ir varžtai yra sujungti vienas su kitu kaip kombinuotų sandarinimo konstrukcijų rinkinys. Vamzdžių flanšai reiškia dujotiekio įtaisus. Flanšas, naudojamas centriniam vamzdynui, reiškia vožtuvo flanšą. Flanšas turi skylutes. Varžtai sandariai sujungia du flanšus, o flanšai sandarinami tarpikliais.
[Drugelio vožtuvo flanšo medžiaga]
NE. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L, 316,316L.
[Sandarinimo paviršiaus forma]
Plokščiasis paviršius (FF), iškilus paviršius (RF), išgaubtas paviršius (M), įgaubtas paviršius (F), įgaubtas ir išgaubtas paviršius (MF), srieginis paviršius (T), griovelio paviršius (G), liežuvio ir griovelio paviršius (TG) ), žiedo sujungimo paviršius (RJ).
[Pagal naftos chemijos pramonės standartus]
Srieginis flanšas (PT), sandūrinio suvirinimo flanšas (WN), plokščias suvirinimo flanšas (SO), suvirinimo su kištuku flanšas (SW), laisvas flanšas (LJ), flanšo dangtis (nepažymėta).
[Pagal mašinų pramonės standartus]
Integruotas flanšas, sandūrinio suvirinimo flanšas, plokščio suvirinimo flanšas, sandūrinio suvirinimo žiedo plokštės laisvas flanšas, plokščio suvirinimo žiedo plokštės laisvas flanšas, flanšinio žiedo plokštės laisvas flanšas, flanšo dangtis.
Pagrindinės žinios apie flanšinį peteliškinį vožtuvą
Flanšinis peteliškis vožtuvas pristato savaime užsisandarinančio dizaino koncepciją, pagal kurią jungtis tarp vožtuvo disko ir vožtuvo veleno turi patentuotą ištraukiamą kaiščio struktūrą. Pagrindinės šio vožtuvo savybės yra patikimas sandarinimas, dvikryptis sandarinimas ir sandarus sujungimas neatsipalaiduojant, todėl vožtuvas yra ilgaamžis. Jo charakteristikos yra tokios:
Dvipusis sandarinimas Paprastai dėl savo konstrukcinių priežasčių tradiciniai peteliški vožtuvai negali gerai užsandarinti esant priešingos krypties darbiniam slėgiui (netinka sandarinimo krypčiai). Šiuo metu atitinkamuose nacionaliniuose standartuose nėra privalomų nuostatų dėl dvikrypčio sandarinimo. Taip yra todėl, kad:
1. Taikykite savaime užsisandarinančios konstrukcijos koncepciją. Vožtuvo disko sandarinimo žiedas yra tiesiogiai įterptas į vožtuvo diską su guma zigzago pavidalu, nereikalaujant slėgio žiedų ar varžtų. Taip išvengiama netolygaus sandarinimo žiedo įtempimo, kurį sukelia tradicinis varžto prispaudimo plokštės sandariklis, dėl kurio varžtai nukris ir sandarinimo žiedas bus pažeistas anksčiau laiko. Problema. Veikiant darbiniam slėgiui priešinga kryptimi, sandarinimo žiedas sukuria savaiminio sandarinimo jėgą, kuri padidina specifinį sandarinimo slėgį ir sandariai prispaudžia vožtuvo lizdą. Kuo didesnis darbinis slėgis priešinga kryptimi, tuo didesnė savaiminio sandarinimo jėga, todėl sandarinimo žiedas ir vožtuvo lizdas Derinys yra sandarus ir pasiekiamas dvipusis sandarinimo efektas. .
2. Vožtuvo diskas turi gerą standumą ir nėra lengvai deformuojamas. Drugelinio vožtuvo DN300 ar naujesnis vožtuvo diskas turi dvigubą plokščią santvaros srauto struktūrą, kuri turi mažą pasipriešinimą srautui ir gerą standumą. Tai nėra lengva deformuoti esant atvirkštiniam darbiniam slėgiui, todėl sandarinimo žiedas nenukryps nuo geriausio vožtuvo lizdo sandarinimo taško, kai deformuojasi vožtuvo diskas. , taip užtikrinant sandarinimo žiedo sandarinimo efektą. .
3. Guminis sandarinimo žiedas turi ilgą tarnavimo laiką (1) Dėl savaime užsisandarinančios konstrukcijos koncepcijos, dėl nedidelių trukdžių tarp guminio žiedo ir nerūdijančio plieno vožtuvo lizdo išlaikomas tik pradinis sandariklis, todėl specifinis sandarinimui reikalingas slėgis didėja, kai sistemos slėgis didėja. (2) Be to, yra vadinamasis „kvėpuojantis“ griovelis, skirtas gumos elastingumui sumažinti zigzago griovelyje, kad guma turėtų tam tikrą plėtimosi erdvę, kai ji yra veikiama slėgio, todėl elastinis nuovargis. neatsiras ilgalaikiame darbe, todėl antspaudas Žiedo tarnavimo laikas gerokai pailgėja, palyginti su tradiciniais tipais.

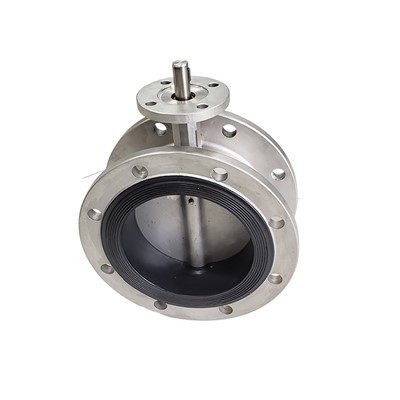

Produkto demonstravimas
