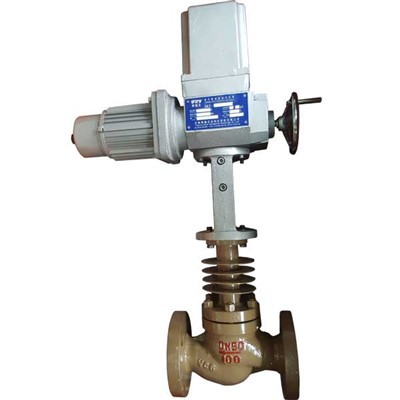

ZDLM garo katilo slėgis subalansuotas elektrinis valdymo vožtuvas

ZDLM elektrinės rankovių valdymo vožtuvas

Apžvalga

„ZDLM“ serijos elektrinės rankovių valdymo vožtuvas gauna nuolatinės srovės signalą iš reguliuojančio prietaiso, keičia reguliuojamos terpės srautą ir palaiko kontroliuojamus proceso parametrus nurodytu verte. Jis plačiai naudojamas gamybos automatizavimo kontrolėje pramoniniuose sektoriuose, tokiuose kaip galia, metalurgija, chemijos pramonė, naftos, tekstilės, farmacijos ir popieriaus gamyba.

Nominalus šios produktų serijos skersmuo svyruoja nuo 20 iki 200 mm, nominalus slėgis yra 1,0, 1,6, 4,0 ir 6,4MPa, darbinės temperatūros diapazonas yra nuo - 40C iki 450 ° C, o priimantis signalas yra 0 ~ 10MA.DC arba 4 ~ 20MA.DC. Tarp jų elektrinis pavienis - sėdynės valdymo vožtuvas tinka progoms, kurių slėgio skirtumas yra nedidelis, didelis vidutinio klampumo ar nedidelių dalelių priemaišų. Elektros rankovių valdymo vožtuvas tinka progoms, kurių slėgio skirtumas yra didelis. Remiantis vožtuvo apdailos sandarinimo dalies medžiaga, yra dviejų tipų metalo - metalo ir ne - metalinių metalų sandarikliai. Pastarasis gali pasiekti VI lygio (nulio nutekėjimo) standartą, kai vožtuvas uždarytas. Remiantis skirtingomis pakuotėmis, jį galima suskirstyti į bendrąsias pakavimo sandariklius ir dumplės ruonius. Pirmasis naudojamas paprastai, o antrasis naudojamas svarbiais atvejais, kai nuotėkis neleidžiamas. Srauto charakteristikos yra tiesinės arba vienodos procentinės dalies. Įrengtas su skirtingomis pavaromis, ją galima suskirstyti į dvi rūšis: įprastą tipą ir elektroninį tipą. Galimos įvairios veislės ir dydžiai.

Savybės

1. Vožtuvo korpusas yra suprojektuotas pagal skysčio mechanikos principą su žemu - pasipriešinimo srauto kanalu su vienodu kryžminiu - skyriumi, o vardinio srauto koeficientas padidėja 30%.

2. Reguliuojamas diapazonas yra didelis, būdingas reguliuojamas santykis yra 50, o srauto charakteristikos yra tiesinės ir vienodos procentinės dalies.

3. Elektrinės rankovės valdymo vožtuvo vožtuvo kištuke yra viršutinės ir apatinės slėgio išlyginimo skylės, nesubalansuota jėga yra maža, vožtuvo stabilumas yra geras, rankovė yra labai keičiama, o slėgio skirtumas yra didelis.

4. Reguliuojantis pjūvis - išjungtas iš OFF tipo priima minkštos sandarinimo struktūros vožtuvo šerdį, kuris pasiekia V - lygio nuotėkio standartą (nulis nutekėjimas)

5. „Servo“ stiprintuvas priima gilų dinaminį neigiamą grįžtamąjį ryšį, kad pagerintų automatinį reguliavimo tikslumą

6. Elektros operatorius turi įvairių formų ir gali būti pritaikytas 4 ~ 20m. DC arba 0 ~ 10MA.DC.

7. Elektroninis elektrinis valdymo vožtuvas gali tiesiogiai valdyti vožtuvo angą dabartiniu signalu, nereikalaujant servo stiprintuvo.

8. Dumplės - uždarytas valdymo vožtuvas sudaro visą judančio vožtuvo koto sandariklį, kad būtų išvengta skysčio nuotėkio.

Dalių medžiaga

Techniniai parametrai

Leistinas slėgio skirtumas

Gedimai ir sprendimai

Produktų pranašumai

Vožtuvo vidinės komponento medžiagos

Pagrindiniai gydymo kietėjimo metodai

Dažniausiai naudojamos vožtuvo vidinės komponentų medžiagos yra SUS304, SUS316, SUS316L, SUS410, SUS420 ir kt., Ir atitinkamai apdorojamos pagal skirtingas skysčio sąlygas. Kavitacijos skysčių kontrolei, skysčiams, kuriuose yra kietos dalelės, ir aukšta - temperatūra ir aukšta - slėgio situacija, jie turi būti sukietėję. gydymas pratęsti vožtuvo tarnavimo laiką.

Terminis apdorojimas

A.304/316 Kietojo tirpalo apdorojimas

Ši medžiagų serija yra austenitinis nerūdijantis plienas ir daugiausia naudojamas darbo sąlygomis, kai terpė yra ėsdinanti arba esanti žemoje - temperatūros situacijose. Kai terpė yra labai ėsdinanti, reikia atlikti tirpalo apdorojimą. Gydymo tirpalo tikslas yra pagerinti medžiagos atsparumą kietumui ir korozijai.

Temperatūros diapazonas -196 ~ 530 laipsnių

B.410/420 gesinimas ir grūdinimas (gesinimas + grūdinimas)

Šios serijos medžiaga yra martensitinis nerūdijantis plienas, kuris yra puiki kavitacija - atspari medžiaga. Jis turi būti numalšintas ir grūdinamas, kai naudojamas aukštoje - temperatūroje ir aukštoje - slėgio skirtumo situacijose. Griebimo ir grūdinimo gydymo tikslas yra žymiai pagerinti medžiagos kietumą ir pratęsti jos tarnavimo laiką griežtomis darbo sąlygomis.

Temperatūros diapazonas -45 ~ 425 laipsnis

C.17-4PH kritulių kietėjimo apdorojimas

Prie nerūdijančio plieno cheminės sudėties cheminės sudėties pridedami skirtingi stiprinimo elementų tipai ir kiekiai, o skirtingų tipų karbidų, nitridų, karbidų ir intermetalinių junginių rūšių ir kiekių nusodinami kritulių kietėjimo proceso metu, o tai ne tik pagerina plieno stiprumą, bet ir palaiko pakankamą tvirtumą. Aukšto - stiprumo nerūdijančio plieno tipas, vadinamas kritulių kietėjimu.

Temperatūros diapazonas -45 ~ 425 laipsnis

Paviršiaus grūdinimo apdorojimas

Paviršiaus šilumos apdorojimas yra suskirstytas į dvi kategorijas: paviršiaus gesinimas ir paviršiaus cheminis šilumos apdorojimas.

a. Liepsnos šildymo paviršiaus gesinimas, susisiekite

b. Karburavimas, nitrizavimas, karbonitridinimas, chromo boronizavimas, vario įsiskverbimas ir kt.

Gydymas paviršiuje

Stellite apvalkalas (pagrindiniai komponentai CO, CR, W) yra dažniausiai naudojamas sukietėjimo gydymo metodas, turintis puikų atsparumą korozijai. Yra du „Stellite“ paviršiaus paviršiaus metodai: pilnas paviršius ir dalinis paviršius. Nėra standartinio konkretaus paviršiaus metodo reguliavimo. Paprastai tai priklauso nuo skirtingo skysčio slėgio ir temperatūros ir nuo to, ar skystyje yra dalelių.

Matmenys

Fry - y-30

Fry - y-60

Fry - y-100

Pakuočių apsaugos priemonės

Pakuotės struktūra ir medžiagos

Pakuotė turėtų būti suprojektuota taip, kad būtų stipri ir lengva, kad būtų atlaikytas įvairūs slėgiai ir poveikis transportavimo metu. Naudotos medžiagos turėtų turėti gerą atsparumą oro sąlygoms, cheminiam atsparumui ir atsparumui dilimui, kad būtų galima prisitaikyti prie skirtingų transportavimo aplinkų.

Sandarinimas ir nutekėjimas - įrodymas

Pakuotėje naudojama patikima sandarinimo technologija, tokia kaip šilumos sandarinimas, klijų sandarinimas ar sandarinimo žiedų naudojimas, kad būtų užtikrintas pakuotės oro sandarumas ir skystas sandarumas.

Lengva susitvarkyti ir atpažinti

Pakuotės dydis ir svoris atitinka ergonominius principus, užtikrinant saugų ir patogų tvarkytojų tvarkymą. Tuo pačiu metu pakuotė aiškiai nurodo informaciją apie krovinius, tokius kaip vardas, svoris ir tikslas, kad būtų galima greitai identifikuoti ir klasifikuoti.

Specialus krovinių identifikavimas

Specialioms prekėms, tokioms kaip degios, sprogstamosios, toksiškos, ėsdinančios ar radioaktyviosios medžiagos, atitinkama pavojingų prekių etiketė turi būti pritvirtinta prie pakuotės.

Pavojingos prekių pakavimo specifikacijos

Specialioms prekėms, tokioms kaip degios, sprogstamosios, toksiškos, ėsdinančios ar radioaktyviosios medžiagos, atitinkama pavojingų prekių etiketė turi būti pritvirtinta prie pakuotės.

Sertifikavimas

Bendrovės apžvalga

Mūsų įmonė yra Zhongbei pramonės parke, Xiqing rajone, Tianjin. Tai profesionali įmonė, integruojanti mechatroniką, įskaitant projektavimo ir kūrimo, gamybos ir surinkimo, pardavimo ir aptarnavimo bei vožtuvų gaminių projektą ir kūrimą.

Gamybos bazė apima 2000 kvadratinių metrų plotą

Įmonių kokybės tikrinimo QC procesas

01. Vidinis testavimas

Patikrinkite matymo stiklą ir rodyklę, ar nėra išlyginimo.

Patikrinkite, ar nėra laidų, ar nėra tinkamo suderinimo.

Norėdami visiškai įsitraukti, patikrinkite, ar atidaryti ir uždaryti kameras.

Patikrinkite, ar rodyklėje nėra visiško įsitraukimo.

Patikrinkite, ar rodyklės padėtis yra suderinta su elektrine pavara.

Patikrinkite, ar nėra vidinių varžtų, ar nėra sandarumo.

02. Išvaizdos patikrinimas

Patikrinkite, ar nėra dažų lupimo/dėmių

Rankinis veržliaraktis

Neperšlampama jungtis

Rankinis dulkių kištukas

03. Produkto tipas

Ar įtampa atitinka produkto putų dėžutės žymėjimą?

Ar valdymo tipas atitinka produkto putų dėžutės žymėjimą?

04. žymėjimas

Norėdami pažymėti produkto numerį, naudokite lazerio žymėjimo mašiną

Visų vožtuvų rinkinių tikrinimo elementai

01. Remiantis informacija apie gamybos užsakymą, patikrinkite, ar šis turinys atitinka gamybos užsakymą

Vožtuvo kiekis

Vožtuvo skersmuo

Vožtuvo medžiaga

Vožtuvo prijungimo metodas

Vožtuvo slėgis

Pavaros įtampa

Pavaros valdymo tipas

Ar pavaros sprogimas - yra įrodymas?

02. Patikrinkite tvirtinimo varžtus

Patikrinkite, ar varžtai tarp vožtuvo ir elektrinės pavaros yra priveržtos, ar ne.

Standartizuotas saugos gamybos procesas dirbtuvėse

Susitarti

Pašalinkite ir tvarkykite nepageidaujamus daiktus, atlaisvinkite vietą, lanksčiai naudokite erdvę, užkirskite kelią netinkamam naudojimui ir netinkamam suplanavimui bei suformuokite bendrą darbo vietą.

Organizuoti

Suraskite ir pažymėkite jums reikalingus daiktus, organizuokite juos, iš pirmo žvilgsnio padarykite darbo vietą, sukurkite tvarkingą darbo aplinką ir sutrumpinkite laiką, kurio reikia norint rasti daiktus.

Valymas

Išlaikykite švarią, tvarkingą, malonią darbo aplinką, stabilią kokybę ir sumažinkite pramonės kaupimąsi.

Tvarkingas

Išlaikykite ankstesnius 3S rezultatus, išvalykite, išlaikykite 3S rezultatus ir palikite gerą įspūdį klientams.

Kokybė

Sukurkite gerus įpročius ir savybes, laikydamiesi taisyklių, ugdykite gerus darbuotojų, kurie laikosi taisyklių, įpročius ir sukuria komandos dvasią.

5s statusas ir vaidmuo

1. Pagerinkite įmonės įvaizdį

2. Pagerinkite produktyvumą ir darbo efektyvumą

3. Pagerinkite gamybos apyvartą

4. Sumažinkite nesėkmes ir užtikrinkite kokybę

5. Stiprinkite saugą ir sumažinkite galimus saugos pavojus

DUK

Kaip apie tavo kainą?

Nors aukšta kokybė, tačiau kaina skiriasi.

Koks tavo moq?

Vienas gabalas.

Koks yra pristatymo laikas?

Praėjo maždaug 2–4 savaitės po to, kai gausime mokėjimą.

Ar turite produktų sandėlyje?

Taip, kai kurias atsargas galima išsiųsti per 3 dienas.

Ar išbandote visas savo prekes prieš pristatymą?

Taip, visi produktai yra visiškai apžiūrimi prieš pristatymą.

Kas yra garantija?

Mūsų garantija yra vieneri metai. Gavę prekes, jei randate defektų produktus, tiesiog paimkite nuotraukas ar vaizdo įrašus, kad galėtumėte mums atsiųsti. Mes vėl - padarysime jį Re - finansuoti juos klientams, kai patvirtinsime, kad tai yra mūsų atsakomybė.
