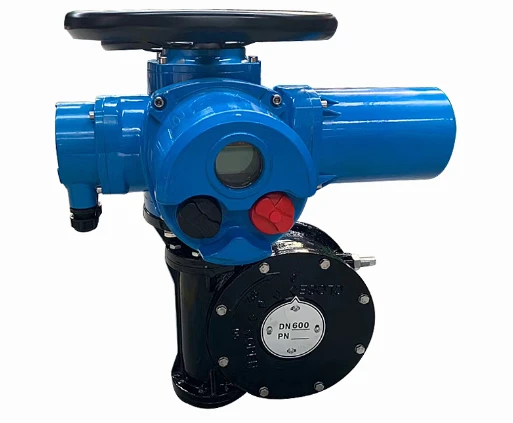

DQW serijos elektrinė vožtuvo pavara yra dalinio apsisukimo tipo elektrinė vožtuvo pavara

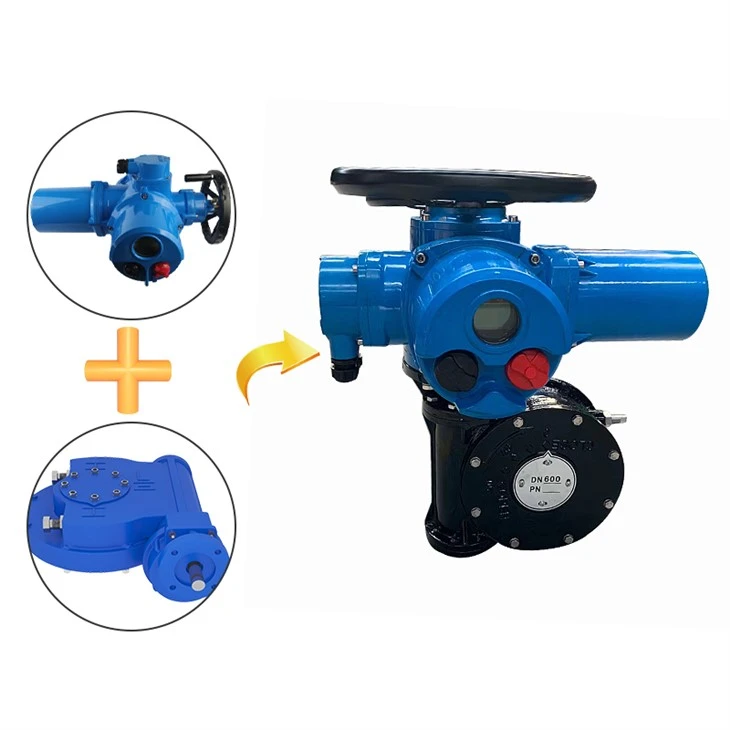

DQW serijos elektrinė vožtuvo pavara yra dalinio posūkio elektrinė vožtuvo pavara, tinkanti rutuliniams vožtuvams, peteliškiems vožtuvams ir kitų tipų vožtuvams bei elektriniams sklendėms. Jo konstrukcijos tipas yra kombinuotas, kurį sudaro FRYDZW kelių apsisukimų elektrinis įtaisas ir HBC dalinis posūkis rankinis įtaisas. Šios serijos gaminių taikomos aplinkos sąlygos, temperatūra, temperatūra, aukštis virš jūros lygio ir apsaugos lygis gali pasiekti DZW atitinkamų specifikacijų gaminių lygį. Techninės charakteristikos ir elektrinio valdymo principas taip pat yra tokie patys kaip ir DZW gaminių
Sliekinė pavarų dėžė
Pagrindinis bruožas:
· Pilna uždara transmisija
· Integruotas tepalas pagerina tarnavimo laiką ir sandarina
· Platus pavarų skaičiaus diapazonas gali suteikti bet kokį įvesties santykį įvairioms reikmėms
HBC yra stipriausia sliekinė pavarų dėžė rinkoje. Jis užtikrina nuolatinį, be problemų veikimą
Jis daugiausia naudojamas pagrindinėse srauto valdymo procesų pozicijose atominėse elektrinėse ir hidroelektrinėse
HBC serijos sliekinės pavaros reduktoriaus derinys gali užtikrinti ketvirčio apsisukimą esant mažesniam greičiui ir didesniam sukimo momentui, o sukimo momentas gali siekti 600,000Nm
· Slieko atramos kampas ir orientacija yra visiškai savaime užsifiksuojanti
· Nuimama ir lengvai apdorojama pavaros mova yra patogi apdoroti atitinkamo jungties dydį;
· 0 laipsnis ~90 laipsnių mechaninė riba · Apsaugos lygis yra IP 67 (pritaikytas IP68)
· Darbinė temperatūra yra -40 laipsnis ~ plius 120 laipsnių; (gali būti pritaikyti specialūs aplinkosaugos reikalavimai)
Itin sukimo momento pavarų dėžė
DZW tipo elektrinio vožtuvo pavarą sudaro šešios dalys, būtent trifazis asinchroninis variklis, skirtas elektrinei vožtuvo pavarai, pavarų dėžės valdymo mechanizmas, rankinis elektrinis perjungimo mechanizmas, rankinio rato dalys ir elektrinės dalys.

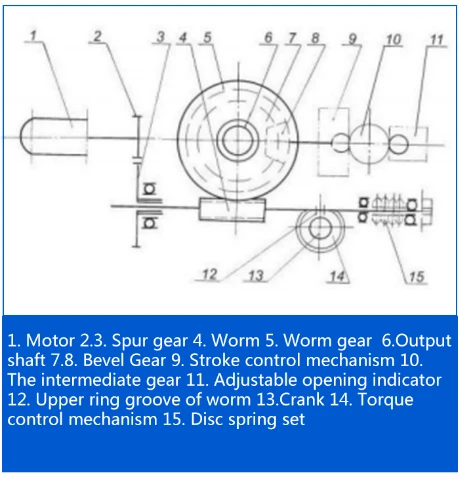

Transmisijos schema
Elektros dalys
Atidarymo indikatorius ir eigos valdiklis yra integruotos konstrukcijos, kurios yra bendros visos serijos dalys. Įvesties pavara varoma skaitiklio pavara. Po lėtėjimo indikacinė plokštelė sukasi atidarant ir uždarant vožtuvą, kad parodytų vožtuvo atidarymo arba uždarymo padėtį. Potenciometro velenas ir indikatoriaus plokštė sukasi sinchroniškai, kad būtų rodomas nuotolinis atidarymas, o kampą tarp atviros padėties ir indikatoriaus plokštės uždaros padėties galima keisti judant apsisukimų skaičių, kad būtų galima reguliuoti pavarą.
Eigos valdiklis naudoja dešimtainio skaitiklio principą, kuris pasižymi dideliu valdymo tikslumu. Bendros visos serijos dalys. Jo veikimo principas yra toks: pora didelių ir mažų galinių krumpliaračių reduktorius varo aktyvųjį krumpliaratį (Z=8), o tada įjungia eigos valdiklį. Sureguliavus eigos valdiklį pagal vožtuvo atidarymo ir uždarymo padėtį, kai valdiklis su išėjimo velenu sukasi į nustatytą padėtį, kumštelis pasisuks 90 laipsnių kampu, priversdamas veikti mikrojungiklį, atjungdamas vožtuvo maitinimą. variklis, o variklis sustoja, kad būtų pasiekta valdymo elektrinės pavaros eigos riba.
Variklis yra išorinis, turi gerą galią, gaminio išėjimo greitis yra platus, o išėjimo sukimo momentas visiškai atitinka GB/T{0}} standartą.
Pagrindinio tipo elektrinė pavara pritaikyta rodyklės ekranui, o reguliavimo tipo pavara atitinka rodyklės ekrano lango veidrodžio paviršiaus dizainą ir įdubą, kad nesikauptų vanduo.
Nepriklausomas sandarus gnybtų blokas gali užtikrinti elektrinių dalių sandarumą elektros pavaros viduje ir pagerinti pavaros mechanizmo apsaugą
Tikros DQW atitinkančių vožtuvų nuotraukos
