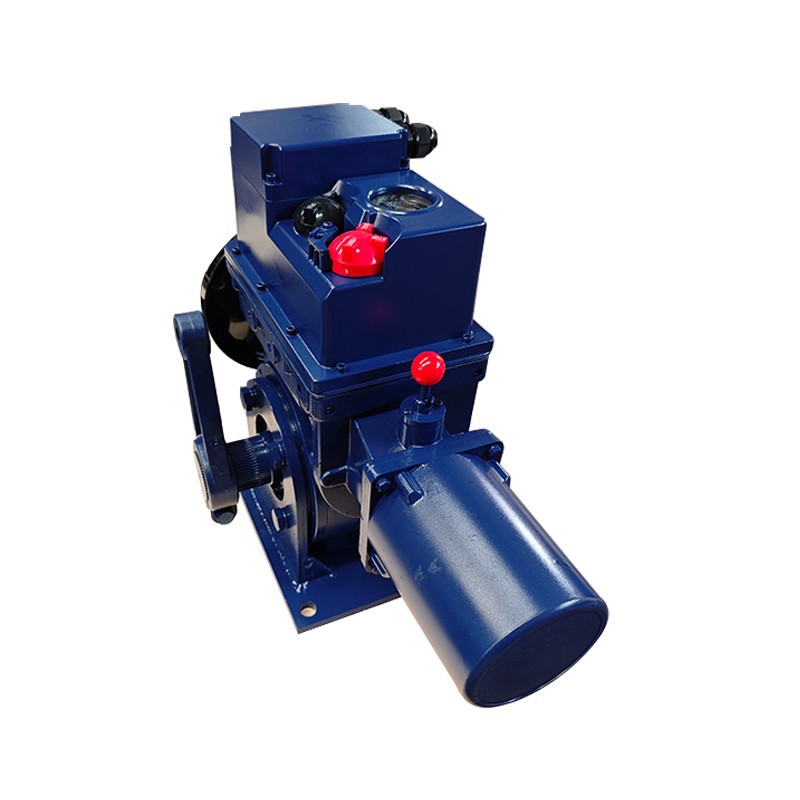

Katilo ventiliatorius „Quarter“ pasukite elektrinę pavarą

SD elektrinė pavara

SD ketvirčio posūkio elektrinės pavaros yra tinkamos drugelio vožtuvams, rutuliniams vožtuvams, sklendės drugelio vožtuvams, kištuko vožtuvams ir kt., Kuriems reikia 90 laipsnių.

Šios pavaros yra kompaktiškos struktūros, mažo tūrio, gražios išvaizdos, stabilaus našumo, didelio efektyvumo, didelio patikimumo, didelės apsaugos galimybių ir pan. Gali būti vykdoma tiek operacija vietoje, tiek nuotoliniu būdu valdymą. Taigi jie buvo pritaikyti naftos ir chemijos pramonėje, elektrinėje, vandens valymo ir popieriaus gamybos pramonėje.

Privalumai

Produkto savybės

• Kompaktiška ir tvirta konstrukcija, lengva.

• Platus sukimo momento variacijos asortimentas (ketvirčio posūkis: 100-3000 nm).

• Kietas anoduotas aliuminio korpusas viduje ir išorėje su išorine aukštos temperatūros dažų danga, skirta naudoti nuo sunkios pramoninės aplinkos.

• Talyje naudojami radialiniai sandarikliai ir O žiedai, apsaugantys vandeniui atsparų IP67 ir pasirenkamą vandeniui nelaidų LP68.

• LSO5211 standartas.

• Tai automatiškai identifikuoja ir ištaiso fazes. Automatinė fazės gedimo apsauga apsaugo įrangos saugą.

• Patikima mechaninio sukimo momento jutimo sistema, užtikrinanti saugų perkrovos būklės veikimą.

• Didelio dydžio langas ir indikatorius suteikia geresnės padėties indikaciją iš tolo.

• Vietinės padėties kontrolės parinkčių skaičius, užtikrinantis lengvą paleidimo ir lauko veikimą.

• Skaitmeninti valdymo komponentai.

Produkto struktūra

1 [Vietinė operacija]

Selektyvusis jungiklis „Nuotolinis“-„Stop“ „Local“, įdiegtas ant vietinio darbo įrenginio, gali būti naudojamas nuotolinio valdymo (nuotolinio valdymo valdymo) arba vietinio valdymo (vietinio valdymo) arba „Stop“ režimo nustatymui.

2 [LCD sąsaja]

LCD sąsaja yra sukurta atsižvelgiant į vartotojų vaizdinius ir veiklos įpročius ir rodo sukimo momentą, vožtuvo atidarymą, ribų nustatymą ir gedimo aliarmo informaciją teksto ir grafiko pavidalu.

3 [[Over-Torque apsaugos funkcija]

Produktas naudoja profesionaliai suprojektuotą sukimo momento matavimo sistemą, kad būtų užtikrinta įrangos perkrovos apsauga. Vartotojai gali nustatyti apsaugines vertes, skirtas pertvarkyti ir atidaryti nurodymus, atsižvelgiant į konkrečias sąlygas. Kai tikrasis pavaros sukimo momentas pasiekia arba viršija nustatytą apsaugos vertę, pavara nedelsdama sustabdys variklį ir skleis gedimo aliarmą.

4 [Sistemos integracijos funkcija]

Naudojant keletą elektroninių komponentų ir vengiant sudėtingo laidų, pagerina elektroninės elektrinių pavarų valdymo patikimumą.

5 [Absoliuti kodavimo technologija]

Varai naudojamas variklis yra specialus variklis, turintis didelį pradinį sukimo momentą, žemą sukimosi inerciją, mažą pradinę srovę ir geras servo charakteristikas. Varikliui leidžiama pradėti dažnai, paprastai 1200 kartų per valandą.

6 [variklis]

Rankinę/elektrinę reversijos rankeną galima bet kuriuo metu saugiai valdyti. Tuo pačiu metu tinkamai paspausdami rankeną žemyn, lėtai pasukite rankinį ratą taip, kad vairuotumėte vidinę sankabą. Sankabą galima automatiškai atskirti, kai įjungtas elektrinis variklis ir yra užrakintas.

7 [rankinis operacija]

Rankinę/elektrinę reversijos rankeną galima bet kuriuo metu saugiai valdyti. Tuo pačiu metu tinkamai paspausdami rankeną žemyn, lėtai pasukite rankinį ratą taip, kad vairuotumėte vidinę sankabą. Sankabą galima automatiškai atskirti, kai įjungtas elektrinis variklis ir yra užrakintas.

8 [Fazių sekos apsauga]

Naudodamiesi fazės sinchronizacijos technologija, vartotojams nereikia atsižvelgti į trifazio kintamosios srovės fazių seką montuodami pavaros laidą. LT gali garantuoti teisingą trifazio elektrinio variklio maitinimo fazės seką ir įgalinti pavarą visą laiką veikti pagal komandas visą laiką veikimo proceso metu.

9 savęs diagnozė ir gedimų aliarmas

Elektrinis ir valdymas

Kontrolės metodai

Vietinė kontrolė: mygtuko veikimas, infraraudonųjų spindulių nustatymo veikimas

DCS

Nuotolinio perjungimo valdymas: pasyvus sausas kontaktas, DC24V

Nuotolinis analoginis valdymas: DC4-20MA

ESD kontrolė

Procinė veikimo valdymas

Dviejų laidų valdymas

FCS („FieldBus“ valdymo sistema)

Autobusų valdymo funkcija:

Ryšio modulis priima nepriklausomą struktūrą, sujungtą pagrindinėje lentoje, kad patenkintų skirtingų ryšių laikmenų ir skirtingų komunikacijos protokolų sistemų poreikius. Šiuo metu palaikomi komunikacijos protokolai apima „Modbus RTU“, „Profibus-DP V0/DP V1“, „Hart“, FF, Devicene (pasirenkama).

Infraraudonųjų spindulių nuotolinio valdymo funkcija:

Pavarėjas naudoja pažangią infraraudonųjų spindulių nuotolinio valdymo technologiją, kuri leidžia žmogaus ir mašinos dialogui per sandarią dialogo langą, neatidarydamas pavaros dangčio. Net ir pavojingose ​​situacijose, iš esmės saugus nuotolinio valdymo pultas gali saugiai atlikti parametrų nustatymą ir nuotolinį pavaros veikimą.

Tikslus sukimo momento matavimas ir apsauga

Profesionaliai suprojektuota sukimo momento matavimo sistema, siekiant užtikrinti pavaros perkrovos apsaugą ir vožtuvo sukimo momento pokyčių stebėjimą realiuoju laiku:

(Standartinė konfigūracija) Mechaninis sukimo momento matavimas: Tradicinis mechaninio sukimo momento trigerio mechanizmas turi brandos, stabilumo ir patikimumo pranašumus. Mes optimizavome ir atnaujinome jį remdamiesi originaliu sukimo momentu, todėl sukimo momento įrenginys tapo jautresnis ir jo tarnavimo laikas labai pagerėjo.

(Neprivaloma) Elektroninis sukimo momento matavimas: aptikdami variklio realaus laiko srovę, įtampą ir magnetinį variklio srautą ir dirbdami su mikrovaldikliu išsamiems skaičiavimams, gaunamas tikslus išėjimo sukimo momentas ir atliekamas nuolatinis matavimas; Šiai sistemai nereikia atsižvelgti į mechaninį nusidėvėjimą, o tai pagerina sistemos patikimumą.

Variklio matavimas ir apsauga

Perkaitimas: kai variklio temperatūra viršija nustatytą apsaugos nuo perkaitimo vertę, varikliui draudžiama veikti ir rodomas variklio perkaitimo pranešimas. Perkrovos ir trumpasis jungimas: grandinė yra suprojektuota naudojant ADI tikslios įtampos konversijos lustą, kad būtų galima tiksliai išmatuoti įvairius srovės pokyčius; Perkrovos antidelay charakteristikos ir apsauga nuo trumpojo jungimo atitinka atitinkamus standartus.

Momentinė atvirkštinė apsauga: Naudojant momentinę atvirkštinės delsos valdymo technologiją, kai pavaros veikimas gauna atvirkštinį veikimo signalą, valdymo sistema pirmiausia išjungs, o po vėlavimo atliks atvirkštinį veiksmą, kad būtų išvengta mechaninio perdavimo dalių pažeidimo.

Elektroninis stabdys: moduliuojantis elektrinis pavaros garsas užtikrina, kad vožtuvas sustotų prie nustatyto vožtuvo padėties per negyvos zonos nustatymą ir elektroninį stabdį.

Produkto atsarginės dalys

Lauko programos

Standartinės specifikacijos

Techniniai parametrai

Ryšio matmenys

AS-25, BS-60 pėdų plokštelės pritvirtinta elektrinė pavara

AS-25, BS-60 Tiesioginis pritvirtintas elektrinė pavara

B+RS pėdomis pritvirtinta elektrinė pavara

B+RS tiesioginis pritvirtintas elektrinė pavara

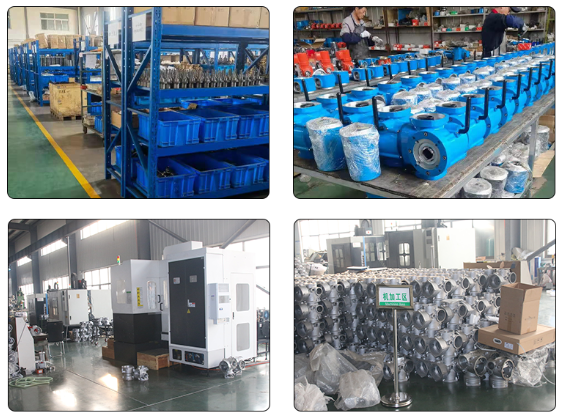

Mūsų gamykla
