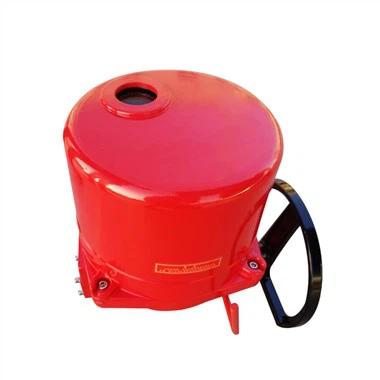

Elektrinis vožtuvo pavara

Q type electric valve actuator

Produkto savybės

• Q TIPE ELEKTROS VOŽTUVĖS VARTORIAI yra tinkamos drugelio vožtuvams, rutuliniams vožtuvams ir kt., Kuriems reikia 90 laipsnių. Šios pavaros yra nurodytos mažo dydžio, lengvo svorio, didelio efektyvumo, didelio patikimumo, didelės apsaugos galimybių, mažo triukšmo ir pan. Gali būti vykdoma tiek operacija vietoje, tiek nuotoliniu būdu valdymą. Taigi jie buvo pritaikyti naftos ir chemijos pramonėje, elektrinėje, vandens valymo ir popieriaus gamybos pramonėje.

• „Freya“ kontroliuoja dizainą, gamina ir teikia aukštos kokybės pavaras ir paslaugas, susijusias su vožtuvų automatizavimu.

• Turėdami ilgametę patirtį automatizavimo srityje, mes paleidome „Q“ elektrinių pavarų seriją, kurios yra kompaktiškos, tvirtos, patikimos ir gali būti visiškai integruotos į sudėtingas valdymo sistemas.

• Mes visada esame pasirengę suteikti jums „Q“ serijos pavaros ir aksesuarams, taip pat kokybiškoms paslaugoms.

• Kompaktiška ir tvirta konstrukcija, lengva.

• Platus sukimo momento variacijos diapazonas (nuo min. 50 nm iki maksimalaus 5000 nm).

• Kietas anoduotas aliuminio korpusas viduje ir išorėje su išorine aukštos temperatūros dažų danga, skirta naudoti nuo sunkios pramoninės aplinkos.

• Talyje naudojami radialiniai sandarikliai ir O žiedai, apsaugantys vandeniui atsparų IP67 ir pasirenkamą vandeniui nelaidų LP68.

• LSO5211 standartas.

• Nuimama varomoji įvorė, kad būtų lengviau apdirbti ir montuoti.

• Savarankiško užraktas, kurį teikia dvigubas sliekų pavara (nereikia stabdžio).

• Tai automatiškai identifikuoja ir ištaiso fazes. Automatinė fazės gedimo apsauga apsaugo įrangos saugą.

• Patikima mechaninio sukimo momento jutimo sistema, užtikrinanti saugų perkrovos būklės veikimą.

• Didelio dydžio langas ir indikatorius suteikia geresnės padėties indikaciją iš tolo.

• Vietinės padėties kontrolės parinkčių skaičius, užtikrinantis lengvą paleidimo ir lauko veikimą.

Produkto struktūra

Product structure

1 integruotas valdymo bloko ne-suskirstymo jungiklio mygtukas yra priimamas siekiant užtikrinti visą vandeniui atsparią funkciją. Integruota grandinės plokštė turi patikimą galios izoliaciją nuo išorinių trikdžių signalų optinio izoliacijos elementais. Jei variklio ir vožtuvo saugumui yra perpildyta perjungimo jungiklio indukcija, pavara atsisakys, kad kiti jutikliai prieš operatorių įvestų namų padėties (RESET) mygtuką.

2 Valdymo režimo pasirinkimas

Selektyvusis jungiklis „nuotoliniu būdu“-„Stop“-„Vietinis“, įdiegtas ant vietinio darbo įrenginio, gali būti naudojamas nuotolinio valdymo (nuotolinio valdymo valdymo valdymo) arba vietinio valdymo (vietinio valdymo) arba „Stop“ režimo nustatymui.

3 vietinė elektros operacija

Veikiamasis jungiklis „Atidaryti“-„Uždaryti“, įdiegtą ant vietinio darbo įrenginio, gali būti naudojamas atidaryti ar uždaryti pavarą vietoje.

4 variklis

Konkretaus vožtuvo variklis, kurį galima atskirti savarankiškai išardyti, pasižymi didelio pradinio sukimo momento ir mažos inercijos savybėmis. Voverės narvelio indukcinio variklis su įterptu termostatu. Integruotas termostatas tiksliai nustato padidėjusią temperatūrą, kad būtų išvengta variklio sugadinimo.

5 elektros operacija

Variklis varo elektrinį kirminą per pirmosios pakopos „Spur“ pavarų porą, o sliekas varo ekscentrinį veleną, kad sukasi per vario slieko pavarą kartu su juo. Ši redukcijos pavarų struktūra pasižymi savaime suprantamu našumu, kai variklis sustoja, vožtuvas bus užrakintas padėtyje.

6 takto valdymas, sukimo momento valdymas ir atidarymo rodymo mechanizmas

Viršutinio lygio valdymas. Sukimo momento valdymas Elektrinis sliekas yra aprūpintas drugelio spyruokline grupe, ašinis elektrinio kirmino judėjimas yra proporcingas išvesties veleno išėjimo sukimo momentui, o kirmino judėjimas paverčiamas sukimo momento veleno sukimu per stovo ir krumpliaračio struktūrą. Ant sukimo momento veleno sumontuotas kumštelis, o mikroschemas atitinkamai pateikiamas atidarymo ir uždarymo kryptimi.

7 rankinis operacija

Kai rankinis ratas pasukamas, rankinis sliekas varo išorinę fiksuoto žiedo pavaros pavarą, kad pasuktų, o fiksuoto žiedo pavaros vidinė pavara ir planetinė pavara sudaro fiksuotos ašies pavarų traukinį, kad išėjimo velenas būtų nukreiptas, kad pasuktų. Todėl pavarų pertvarkymas rankinis ir elektrinis veikimo konvertavimas užbaigiamas atliekant statinio žiedo pavaros vaidmenį. Nėra sankabos ir nereikia perjungti rankenos, kad būtų galima visiškai automatiškai perjungti.

8 terminalo dėžutė

Nepriklausoma uždaroma gnybtų ertmė gali užtikrinti elektrinės pavaros elektrinės dalies sandarinimo vientisumą atliekant laidus vietoje, ir tuo pačiu patenkinti produktą atsparius sprogimui reikalavimus.

9 mechaninė riba

Kiekviena atidarymo ir uždarymo kryptimi yra reguliuojamas ribinis varžtas. Ant ribinio varžto sumontuotas specialus sandarinimo tarpiklis, kad būtų užtikrintas geras šios dalies sandarinimo efektyvumas.

Lauko atvejai

Field Cases

Produktų priedai

PRODUCT ACCESSORIES

Produkto ekranas

Q type electric valve actuator

Standartinės specifikacijos

Apsaugos laipsnis	Standartinis IP65/IP67 Specialus IP68
Maitinimo šaltinis	Trijų fazių AC380V --- 460 V 50/60Hz vienfazė: AC110V-AC220V DC24V AC24V 50/60Hz
Duty Cycle (ON-OFF)	Trumpas 10 minučių (speciali užsakymas 30 minučių)
Darbo ciklas (moduliavimas)	Trumpas 10 minučių (speciali užsakymas 30 minučių)
Variklis	Voverės narvelio indukcinis variklis
Ribiniai jungikliai	2 kiekvienas už atvirą ir uždarą (SPDT 250VAC/16A reitingas)
Sukimo momento jungikliai	1 kiekvienas už atidarytą ir uždarą (SPDT 250VAC/16A reitingas)
Apsauga nuo uogienės	Sukurta perkaitimo apsauga
Kelionės kampas	90 laipsnis
Padėties indikatorius	Nuolatinis mechaninis indikatorius su rodykle
Savęs užrakinimas	Pateikia dvigubo slieko pavara (be stabdžių)
Mechaninis kamštis	1 kiekvienam kelionei (atidaryti ir uždaryti), išoriniai ir reguliuojami
Aplinkos temperatūra	Standartas: -20-+60 laipsnis pasirenkamas: -40-+80 laipsnis
Aplinkos drėgmė	90%RH max (nekondensavimas)
Sprogimas atspari klasė	Gali būti pateiktas EXDIIBT4 IECEX ATEX pritaikytas sertifikavimas
Funkcijos	Skystųjų kristalų kinų / anglų kalbos ekrano langas ir vietinė veikimo funkcija Savarankiškos fazės sekos identifikavimas ir fazių atjungimo apsauga Infraraudonųjų spindulių nustatymas ir valdymas Gedimų savęs diagnozės technologija „Modbus“, „Profidbus DP“, „Hart“
Signalas	A: Nuotolinis pasyvus sausas kontaktas, signalo trumpas impulsas (įjungimas). B: Nuotolinis pasyvus sausas kontaktas, signalo ilgas impulsas (sulaikymas). C: aktyvus DC24V signalas. D: Aktyvus AC220 V signalas. E: Nuotolinis DC4-20MA signalas.
Grįžtamojo ryšio signalas	A: Atidarykite, uždarykite, sustabdykite signalus (pasyvus sausas kontaktas). B: gedimo signalas (pasyvus sausas kontaktas). C: vožtuvo padėties signalas (DC4-20MA, DC1-5V, DC0-10 V) D: Nuotolinio valdymo signalas (pasyvus sausas kontaktas)

Techniniai duomenys

Modelis	Sukimo momentas (N·m)	Maks. kamienas skersmuo (mm)	Vadovas santykis	Išvestis greitis (r/min)	AC380V		AC220V		Svoris Kg
Modelis	Sukimo momentas (N·m)	Maks. kamienas skersmuo (mm)	Vadovas santykis	Išvestis greitis (r/min)	Galia (Kw)	Dabartinis (A)	Galia (Kw)	Dabartinis (A)	Tiesioginis sumontuota	Pėdų plokštelė sumontuota
„Fry-Q-005“	50	19	60:1	0.5	0.045	0.35	0.06	0.7	8.5	16
„Fry-Q-010“	100	19	60:1	0.5	0.06	0.5	0.09	1.0	9	17
„Fry-Q-015“	100	28	90:1	0.5	0.06	0.5	0.09	1.0	17	25
„Fry-Q-020“	200	28	90:1	0.5	0.09	0.7	0.12	1.5	17	25
„Fry-Q-030“	300	28	90:1	0.5	0.12	0.8	0.15	2.0	17	25
„Fry-Q-040“	400	28	90:1	0.5	0.15	0.9	0.18	2.5	18	26
„Fry-Q-060“	600	38	87:1	0.5	0.18	1.0	0.25	3.0	25	41
„Fry-Q-090“	900	38	87:1	0.5	0.25	1.5	0.37	4.0	26	50
„Fry-Q-120“	1200	38	87:1	0.5	0.25	1.5	0.37	4.0	27	51
Fry-Q-180	1800	38	87:1	0.5	0.37	2.0	0.55	5.0	28	67
„Fry-Q-300“	3000	55	348:1	0.5	0.37	2.0	0.55	5.0	39	77
„Fry-Q-400“	4000	55	348:1	0.5	0.55	3.0	0.75	7.0	40	78
„Fry-Q-500“	5000	55	348:1	0.5	0.55	3.0	0.75	7.0	41	82

Pastaba:

1. Pagal vardinę įtampą uogienės srovės ir vardinės variklio srovės santykis yra 7, o tolerancija yra +20% garantuojamos vertės%

2. LF yra specialūs reikalavimai, įmonė gali suteikti kitą greitį: 0,25/1/2/3/4 (R/min) ir kt.

Matmenys

product dimenions

Modelis	B1	B2	H	H1	H2	L	L1	D
„Fry-Q-005/015“	68	114	156	270	73	250	157	140
„Fry-Q-020/040“	91	157	191	273	103	332	208	160
„Fry-Q-060/180“	143	203	227	309	126	424	232	250
„Fry-Q-300/800“	143	203	291	373	190	424	232	250

Ryšio matmenys

connection dimensions

Modelis	B1	B2	H	H1	H2	L	L1	D
„Fry-Q-005/015“	68	114	156	270	73	250	157	140
„Fry-Q-020/040“	91	157	191	273	103	332	208	160
„Fry-Q-060/180“	143	203	227	309	126	424	232	250
„Fry-Q-300/800“	143	203	291	373	190	424	232	250

Ryšio matmenys

connection dimensions

Modelis	Flanšo modelis		d1	d2	d3	n-d4	D7		H	h	h1
Modelis	Flanšo modelis		d1	d2	d3	n-d4	Rezervuota	Maks.	H	h	h1
„Fry-Q-005“		FB1	77		57	4-M6	12.7	12.7	35
„Fry-Q-010“		FB1	77		57	4-M6	15.9	15.9	35	3	2
„Fry-Q-010“	F05		65	35	50	4-M6	8	18	35
„Fry-Q-015“ „Fry-Q-020“		FB2	92		70	4-M8	19	19	42
„Fry-Q-015“ „Fry-Q-020“	F07		90	55	70	4-M8	12	28	42	3	2
„Fry-Q-030“ „Fry-Q-040“		FB3	115		89	4-M12	22.2	22.2	42
„Fry-Q-030“ „Fry-Q-040“	F10		125	70	102	4-M10	12	28	42	3	2
„Fry-Q-060“		FB3	115		89	4-M12	28.6	28.6	50
„Fry-Q-060“	F10		125	70	102	4-M10	15	38	50	3	2
„Fry-Q-120“		FB4	140		108	4-M12	31.7	31.7	50
„Fry-Q-120“	F12		150	85	125	4-M12	15	38	50	3	2
„Fry-Q-120“ Fry-Q-180		FB5	197		159	4-M16	33.3	33.3	60
„Fry-Q-120“ Fry-Q-180	F14		175	100	140	4-M16	20	38	60	3	3
Fry-Q-180 „Fry-Q-300“ „Fry-Q-500“		FB5	197		159	4-M16	41.3	41.3	90
Fry-Q-180 „Fry-Q-300“ „Fry-Q-500“	F16		210	130	165	4-M20	20	60	90	3	3
