IP68 intelektuali elektrinė pavara gyvulinėje gyvulininkystėje

Elektrinė pavara

Produkto savybės

1. Visada nuolat stebėkite vožtuvo padėtį, neatsižvelgiant į maitinimo šaltinį.

2. Išlaikykite įprastą grafinės sąsajos, nuotolinio indikacijos ir duomenų kaupiklio veikimą ir prieinamumą po galios praradimo.

3. Naftos vonios tepimas suteikia ilgą laiką ir galimybę būti montuojami bet kuria kryptimi.

4. Neperšlampama apsauga, kuri nesiremia gnybtų dangčiu ir sąsajos sandarikliais - dvigubo sandariklio struktūra, apsaugos laipsnis pasiekia IP68.

5. Nepriklausomi sukimo momento ir vožtuvo padėties jutikliai yra naudojami labai padidinti saugos našumą.

6. Nuotolinės rankinės valdymo stoties pasirinkimas gali realizuoti nuotolinę veikimo konfigūraciją ir paleidimą, o maksimalus atstumas yra iki 100 metrų.

7. Saugus, nuo variklio nepriklausomas rankos ratuko įtaisas, kurį galima naudoti bet kuriuo metu.

8. Tai pateikia išsamią tendencijų analizę ir turto valdymo diagnostinius duomenis.

9. Atnaujinkite konfigūracijos ir pakeitimų valdymo ir indikacijos parinktis vietoje per „Bluetooth“ seterį.

10. Ekrane gali būti rodoma realaus laiko vožtuvo ir pavaros našumo būsenos informacija.

11. Greitas ir saugus paleidimas ir konfigūracija be maitinimo šaltinio, naudojant neinvazinį, iš esmės saugų „Bluetooth“ seterį.

12. Nuimama traukos bazė, kad būtų lengva montuoti ir prižiūrėti.

13. Sprogimui atsparios galimybės atitinka įvairius tarptautinius standartus.

Produkto struktūra

1. ratukas

Tvirtas rankinis ratas suteikia patikimą skubios pagalbos rankinę veikimą, jei nutekės elektros energijos tiekimas.

2. Korpusas

Aukštos kokybės aliuminio lydinio apvalkalas yra kompaktiškas ir lengvas. Jis yra padengtas apsauginės medžiagos sluoksniu, kad būtų galima prisitaikyti prie ypač atšiaurios aplinkos, o prireikus yra kitų rūšių sluoksnių.

3. Variklis

Mažos inercijos ir didelio sukimo momento variklis leidžia varikliui greitai pasiekti smailės sukimo momentą po pradžios, ir, kai jis yra, beveik nėra per daug ribotų judesių. Į variklio ritę įterptas tikslus temperatūros jungiklis, kuriam įtakos neturi aplinkinės aplinkos temperatūros ir palaiko variklio optimalią šiluminę talpą. Tuo pačiu metu variklio velenas ir kirminas yra nepriklausomi vienas nuo kito, kad būtų galima greitai pakeisti.

4. slieko pavara

Klijo pavarų pernešimo grandinė yra paprasta, pasižymi išskirtine struktūra ir pastoviu perdavimo efektyvumu. Jis turi mechaninę savaiminio fiksavimo funkciją ir nereikalauja stabdžių. Transmisijos dalis užpildyta ilgalaikiu tepimo alyva ir ilgą laiką gali veikti be priežiūros.

5. Dvigubas uždaras dizainas

Dvigubas pritvirtintas dizainas suteikia saulėgrąžų gnybtų dėžę, atskirtą nuo valdymo kambario ir uždaroma. Net jei prijungimo dėžutės dangtis atidaromas vietoje, jis gali užtikrinti pavaros vidinės išorinio pasaulio vidų izoliaciją, kad drėgmė, dulkės ir pavojingos dujos negalėtų patenkinti pavaros vidaus, o vidiniai komponentai yra visiškai apsaugoti.

6. Rankinė/elektrinė jungiklio rankena

Rankinę/elektrinę jungiklio rankeną galima bet kada naudoti saugiai. Paspaudę rankeną tinkama jėga, lėtai pasukite rankinį ratą, kad vidinė sankaba galėtų įjungti pavarą. Sankaba automatiškai atsijungs, kai variklis bus įjungtas ir elektra užrakintoje būsenoje.

7. Išėjimo sukimo momento matavimo sistema

Profesionaliai suprojektuota naudingos galios matavimo sistema naudojama kaip išėjimo sukimo momento matavimo sistema. Ši sistema yra sukurta iš pažįstamos elektros energijos matavimo technologijos ir gali gauti tikslias ir pakartojamas sukimo momento matavimo vertes, kurios nepriklauso nuo dažnio, įtampos ir temperatūros pokyčių.

8. Valdymo skydelis

Valdymo skydelio skystųjų kristalų ekranas gali suteikti momentinę, naujausią būseną ir vožtuvo padėtį, turinčią kinų ir anglų kalbų, naudodama intuityvią meniu struktūrą, kad būtų galima pateikti kalibravimą ir diagnostinę informaciją, įskaitant sukimo momento kreives, operacijos ir gedimų įrašus, variklio būseną, vietinę informaciją ir aparatūros duomenis ir pan.

9. mygtukas

Vietinis valdymas „Atidaryti“/„Uždaryti“ mygtukus ir spynos „Local“/„Stop“/„Remote“ režimo mygtukai naudoja išskirtus magnetinės perdavimo salės efekto įtaisus, be velenų ir gero sandarinimo našumo, tuo pačiu pašalindami problemas, kurias gali sukelti sugedę ir trapūs nendrių jungikliai.

Paraiškos

Elektriniai vožtuvai

Dizaino savybės

1. Patogi ir saugi paleidimo konfigūracija

• greita ir saugi paleidimo konfigūracija, kurią galima atlikti be maitinimo šaltinio; Pateikiamas daugiakalbė žmogaus ir mašinos interaktyvus ekranas

• Neįsivaizduojančius parametrus galima atlikti bet kurioje aplinkoje

• Nuimama traukos bazė, kad būtų galima lengvai montuoti ir prižiūrėti vožtuvus

• Veikimas, konfigūracija ir paleidimas per nuotolinę mechaninę valdymo stotį, kurio maksimalus atstumas yra 100 metrų

• Automobilių pastatymas suteikia automatinį ribinio nustatymo funkciją

2. Technologinė pažanga

• Pozicija: naujausias patentuotas absoliutus kodavimo įrenginys. Koderis priima nekontaktinį dizainą ir turi perteklių bei savęs aptikimo galimybes. • Ekranas: Išplėstinis dvigubo sluoksnio ekranas vartotojams suteikia didelių simbolių vožtuvo padėties ekraną

• Sukimo momentas: pavara naudoja sukimo momento jutimo technologiją

• Valdymo elementai, tokie kaip pagrindinės lentos ar magistralės valdymo lentos, pavaros ir lauko magistrantūros ryšiai, naudokite magistralės vidaus ryšių sistemą. Tai ne tik sumažina laidų ir vidines jungtis, bet ir padidina patikimumą.

3. Patikimumas

• Išplėstinis absoliučios padėties matavimas, norint aptikti nuolatinę realiojo laiko padėtį be galios

• Grafinė sąsaja, nuotolinė indikacija ir duomenų kaupiklio funkcija Praradus pagrindinę galią

• Dulkėms atspari ir atsparus vandeniui, ir nesiremia gnybtų dangte

• Nepriklausomas sukimo momento ir vožtuvo padėties jutiklis

• Rankinio rato operacija yra saugi ir visada nepriklausoma nuo variklio

• Važiavimo veleno įvorė naudoja sandarius guolius - be priežiūros

4. Turto valdymas

• Ekrane gali būti rodoma vožtuvų ir pavarų realaus laiko informacija

• Saugūs ir patikimi duomenys atsisiųsti per iš esmės saugų nustatymo įrankį

• Atnaujinkite ir sukonfigūruokite valdymą ir indikaciją lauke per nustatymo įrankį

• Suderinamas su skaitmeninės valdymo ir stebėjimo sistemomis bei kitomis lauko magistralės sistemomis

• Išsami tendencijų analizė, diagnostika ir duomenų registravimas gali būti rodomi ekrane arba atsisiųsti per nustatymo įrankį

5. Optimali prevencinė priežiūra

• Pavaros yra aprūpinti tikslaus duomenų kaupikliu, kuris gali pateikti duomenų fiksavimą ir vožtuvo padėties analizę.

6. Indikacijos maitinimo šaltinis

• Dėl absoliutaus kodavimo įrenginio naudojimo nereikia jokios ekrano akumuliatoriaus, kad būtų galima jausti ir sekti vožtuvo padėtį. Visi nustatymai yra saugūs net ir be galios.

7. Saugus rankinis operacija

8. Nuotolinio lauko operacija

• Naudokite standartinį duomenų kabelį, maksimalus atstumas nuo pavaros yra 100 metrų

• Jį galima pritvirtinti ant sienos ar laikiklio

• maitinamas prijungta pavara

• Pasirenkamas sprogimui atspari tipas

• Apsaugos laipsnis IP68

• Dvigubo sandariklio struktūra

• Paprastas nustatymas

• Pavaros duomenų įrašus galima rodyti ir atsisiųsti vietoje

9. Temperatūros apsauga

• Norėdami užkirsti kelią varikliui perkaiti, variklio apviją įrengėme temperatūros jutikliu, kad būtų galima tiesiogiai pajusti variklio temperatūrą ir prijungti jį prie pavaros valdymo grandinės.

10. Automatinė savęs diagnozė

11. Momentinė atbulinės eigos apsauga

12. Fazės sinchronizacija

13. Vožtuvo užsikimšimo apsauga

14. Konfigūruojama pagrindinė sąsaja

• Vožtuvo padėties informacija ir būsena

• Vožtuvo padėties informacija ir sukimo momento vertė (skaitmeninė)

• Vožtuvo padėties informacija ir sukimo momento vertė (analoginis vaizdas)

• Vožtuvo padėties informacija ir komandos informacija (skaitmeninis arba analoginis vaizdas)

Ryšio protokolas

Elektrinė pavara palaiko „Profibus DP“ ir turi šias funkcijas:

Palaikykite „Profibus DP-V0.DP-V1.DP-V2“ funkcinį lygį

Didelės spartos duomenų mainai (iki 1,5Mbit/s - tai yra apytiksliai . 0.3 ms/aktuatorius)

Kabelio ilgis yra apie 10 km (ilgis tarp dviejų pavarų yra apie 1200 m)

Galima pritvirtinti apie 126 įrenginius

Nereikalinga linijinė topologija kaip galimybė

„Profibus DP“ pagrindinė topologija yra per RS485 segmentų medžio struktūrą, kaip parodyta paveikslėlyje:

Elektrinė pavara palaiko „Modbus RTU“ ir turi šias funkcijas:

Greitas duomenų mainai (iki 115 kbit/s - atitinkantys apytiksliai . 30 ms/pavarą)

Kabelio ilgis siekia maždaug 10 km (1200 m be tarpinės relės tarp dviejų pavarų)

Galima pritvirtinti apie 247 įrenginius

Nereikalinga linijinė topologija kaip galimybė

„Modbus RTU“ pagrindinė topologija yra per RS485 segmentų medžio struktūrą, tokią pat kaip „Profibus DP“.

HART ryšio protokolas priima dažnio poslinkio raktų (dažnių poslinkio raktų pakaitalą, FSK) principą, kuris yra pagrįstas „Bell 202“ ryšio standartu. Skaitmeniniai signalai vaizduojami dviem dažniais: 1200Hz žymi logiką „1“, o 2200Hz - logika „0“. Kadangi vidutinis dažnio signalo komponentas ryšio metu yra lygi nuliui, jis neturės įtakos analoginių signalų perdavimui. Todėl šių dviejų dažnių sinuso bangas galima uždėti ant DC4 ~ 20mA analoginio signalo ir perduodamos vienu metu. Tokiu būdu gali būti naudojamas ne tik DC4-20MA analoginis signalas, bet ir tas pats kabelis gali būti naudojamas norint realizuoti dvipusę daugialypės informacijos transmisiją su skaitmeniniais signalais, todėl turintys tokias funkcijas kaip diapazono, slopinimo laiko, PID parametrų ir kt. Modifikavimas, kuris gali pagerinti sistemos veikimo kokybę ir valdymo efektyvumą.

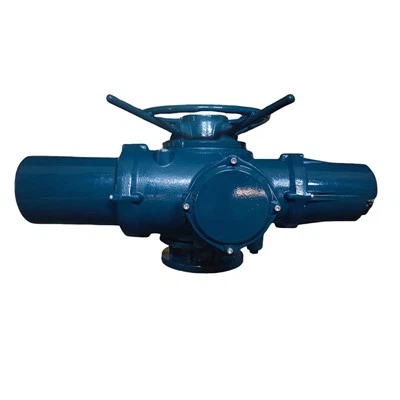

Produkto ekranas

Techniniai parametrai

FRYT pavaros veikimo parametrai (trijų fazių 380 V 50Hz)

FRYT pavaros veikimo parametrai (vienfazė 220 V 50Hz)

Matmenys

„Fryt Direct“ pritvirtintas

Fryt kojos plokštė sumontuota

Fryt matmenys (tiesiogiai pritvirtinti)

Fryt matmenys (pritvirtintos pėdos plokštele)

Fryt flanšo matmenys

Gamyklos nuotraukos
