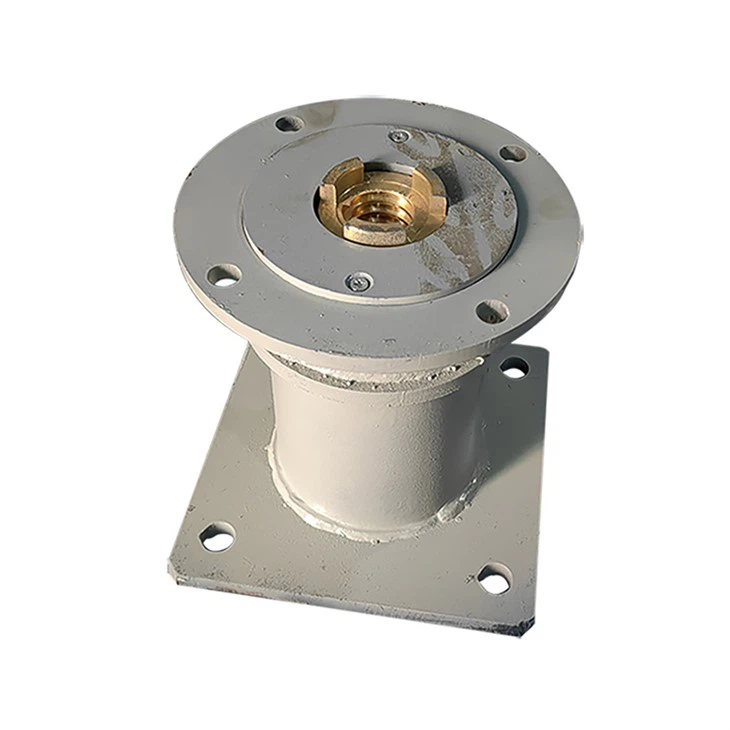

Elektrinis keltuvas
Apžvalga
Keltuvas naudojamas įvairiuose didelio masto vandens tiekimo ir drenažo, vandens ūkio ir hidroenergetikos projektuose. Jis naudojamas įvairių didelių ir vidutinių ketaus vartų ir plieninių vartų pakėlimui ir nuleidimui valdyti, kad būtų pasiektas atidarymo ir uždarymo tikslas. Elektrinio keltuvo veikimo principas yra tas, kad keltuvas sukasi kėlimo veržlę, o veikiamas trapecijos formos sriegio, sraigtinis strypas varo užtvankos vartų korpusą aukštyn ir žemyn, kad nukirstų arba išgilintų vandenį. srautas. Jis turi lengvo svorio, lankstaus veikimo, antikorozinio, nerūdijančio, patogaus montavimo ir priežiūros bei patikimo sandarinimo funkcijas. Inžinerija, naudojama kaip atjungimo priemonė, reguliuojanti srautą ir kontroliuojanti vandens lygį. Reguliavimo užtvankos užtvarai paprastai įrengiami viršutinėje baseino dalyje, kad būtų galima reguliuoti vandens lygį baseine, pvz., aeracijos rezervuaro paskirstymo šulinį arba kai kurias vandens išleidimo angas.
Keltuvas
Keltuvas daugiausia sudarytas iš variklio, lėtėjimo įtaiso ir užtvankos durų. Variklis per lėtėjimo įtaisą varo sraigtinį strypą, esantį viršutinėje užtvankos užtvaro dalyje. Per vertikalų sraigto strypo poslinkį užtvankos vartai traukiami vyrių mašina, kad būtų pakeistas kampas su skysčio paviršiumi, kad būtų pasiektas tikslas pakeisti vandens lygį ir kontroliuoti srautą.
Savybės
1. Lankstus veiksmas, geras sandarinimo efektyvumas ir aukštas automatizavimo laipsnis.
2. Geras prisitaikymas prie darbo aplinkos ir ilgas tarnavimo laikas.
3. Įrengtas eigos limitas ir galios perkrovos apsauga, saugus ir patikimas darbas.
4. Lengva derinti konstrukcijas, lengva montuoti ir prižiūrėti.
elektrinio keltuvo vaidmuo
Elektrinis keltuvas daugiausia naudojamas įvairių vartų, užtvarų ir vožtuvų pakėlimui valdyti, kad būtų galima atidaryti ir uždaryti vartus ar vožtuvus. Paprastai jis skirstomas į rankinį ir elektrinį valdymą. Kai vartai arba užtvankos vartai turi didelį pločio ir aukščio santykį, reikalingas dvigubas kėlimo taškas.
Montuojant elektrinį keltuvą būtina išlaikyti pagrindo pamatų išdėstymo plokštumą 180o; sąlyčio plotas tarp keltuvo pagrindo ir pamatų išdėstymo plokštumos turi siekti daugiau kaip 90 %; varžto ašis turi būti statmena horizontaliai plokštumai, išmatuotai ant vartų platformos; jis turi būti pakabintas kartu su vartais.
Padėkite rankinį elektrinį keltuvą montavimo vietoje. Ant sraigtinio strypo uždėkite ribojantį diską, sraigtinį strypą įsukite į mašiną iš apatinės sijos dalies, kai sraigtinis strypas atsiskleidžia iš mašinos viršaus, vėl uždenkite viršutinį ribojantį diską. Sraigto strypo apačia yra sujungta su vartais.
Keltuvo montavimo pagrindas turi būti tvirtas ir saugus. Mašinos pagrindo ir pagrindinių komponentų betonas turi būti pilamas pagal brėžinius. Kai betono stipris nepasiekia projektinio stiprumo, negalima ardyti ir keisti laikinos keltuvo atramos, jau nekalbant apie bandomąjį reguliavimą ir bandomąją eksploataciją.
Montavimo metu pagal pakeliamą vartų vidurio liniją suraskite centrą taip, kad vertikalios ir horizontalios vidurio linijos nuokrypis neviršytų plius minus 3mm, o aukščio nuokrypis neviršytų plius minus 5mm. Tada supilkite antrojo etapo betoną arba sujunkite su įterpta plieno plokšte.
Gaminio elektros įrangos montavimas turi atitikti brėžinių ir instrukcijos reikalavimus, o visa elektros įranga turi būti patikimai įžeminta.
Sumontavus gaminį, būtina išvalyti mašiną, pataisyti pažeistus apsauginius dažus, įpurkšti tepalo.
parametrus
Maitinimas:
380 V kintamoji srovė+ 10%150 Hz5 % arba pritaikyta
220 V kintamoji srovė+ 10 % 150 Hz ± 5 % arba pritaikyta
Įvesties signalas:
A) Analoginis 4mA-20mADC, įvesties varža 2500
B) Perjungimas aktyvus 24VDC
C) Profibus-DP arba MODBUS (pasirinktinai)
Išėjimo signalas:
A) 4mA ~ 20mADC, neigiama varža Mažesnė arba lygi 7500
B) 6 pasyviųjų kontaktų rinkiniai
C) PROFIBUS arba MODBUS (pasirinktinai)
Pagrindinė klaidų riba: s1 %
Pakartojamumo klaida: s 1 %
Negyvos zonos nustatymas: 0.1%~9.9% reguliuojamas
Apsaugos lygis: standartinė konfigūracija IP67 IP68
Aplinkos temperatūra: -20C~+60C speciali 40C~+70C
Aplinkos drėgmė: mažesnė arba lygi 95 % (+25 laipsnis)
Darbo ciklas: įjungimo ir išjungimo tipas yra S{1}}min trumpalaikis darbo ciklas
moduliavimo tipas yra S4-25 % pertraukiamo darbo ciklas
Sprogimui atsparūs ženklai: Exdl, Exdib I BT4 ir Exdib II CT4
Veiklos procedūros
1. Konstrukcijos blokas turi sumontuoti vartų keltuvą ant lygaus, tvirto pagrindo, gerai matomoje vietoje, o korpusas ir inkaras turi būti tvirti. Vartų keltuvas ir kreipiamojo skriemulio vidurio linija turi būti vertikaliai išlygintos, o atstumas tarp vartų keltuvo ir skriemulio paprastai turi būti ne mažesnis kaip penkiolika metrų.
2. Prieš pradedant reguliuoti, reikia patikrinti vielinį lyną, sankabą, stabdį, apsauginį reketą, transmisijos skriemulį ir kt., kad būtų užtikrintas saugumas ir patikimumas. Vielinis lynas turi būti tvarkingai išdėstytas ant būgno, o eksploatacijos metu turi likti bent trys apsisukimai. Eksploatacijos metu niekam neleidžiama kirsti vartų keltuvo vielinio lyno, kad būtų išvengta nelaimingų atsitikimų.
3. Keliant sunkius daiktus ir būnant ore, be stabdžio, reikia naudoti ir reketo saugos kortelę. Eksploatacijos metu griežtai draudžiama išeiti iš posto be leidimo.
4. Darbo metu reikia paklusti vado signalui. Kai signalas yra neaiškus arba gali sukelti nelaimingą atsitikimą, operacija turi būti sustabdyta ir, išsiaiškinus situaciją, operacija gali būti tęsiama. Jei darbo metu staiga nutrūksta elektra, reikia nedelsiant ištraukti jungiklį ir padėti vežamus daiktus.
Testavimas
1. Vartų keltuvo operatorius turi išmanyti vartų keltuvo konstrukciją, veikimą ir veikimo būdą bei turėti tam tikrų mechaninių žinių, kad užtikrintų normalų mašinos veikimą.
2. Prieš pradėdami eksploatuoti, atlikite išsamią vartų keltuvo apžiūrą, kad patikrintumėte, ar kiekviena dalis gerai sutepta ir ar atsilaisvinę varžtai.
3. Kai vartų keltuvas veikia, operatorius neturi išeiti iš aikštelės ir nedelsdamas sustabdyti mašinos, jei nustatoma kokia nors problema.
4. Taisant mašiną reikia nuimti krovinį.
5. Naudojant tepalinę alyvą bet kuriuo metu reikia įpurkšti iš alyvos įpylimo angos. Visada turi būti pakankamai tepimo alyvos. Varžtas turi būti reguliariai nuvalytas nuo riebalų ir suteptas nauja alyva, kad būtų išvengta rūdžių.
Produkto demonstravimas
Kiti produktai
Tiekėjo greitaeigė kūginės pavaros daugiapakopė elektrinė pavara
SKYSTIS GALIA PAVARA LINIJINIS ELEKTRINIS VARIKLIS

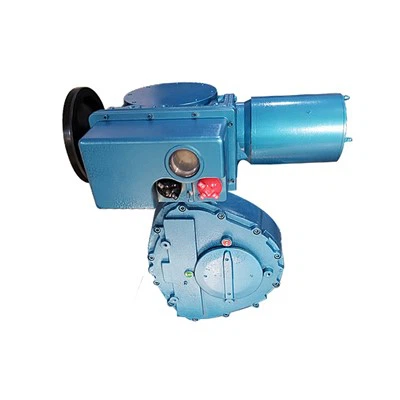

dalinio apsisukimo srauto valdymo drugelio vožtuvo elektrinė pavara
