Rankinis operatorius

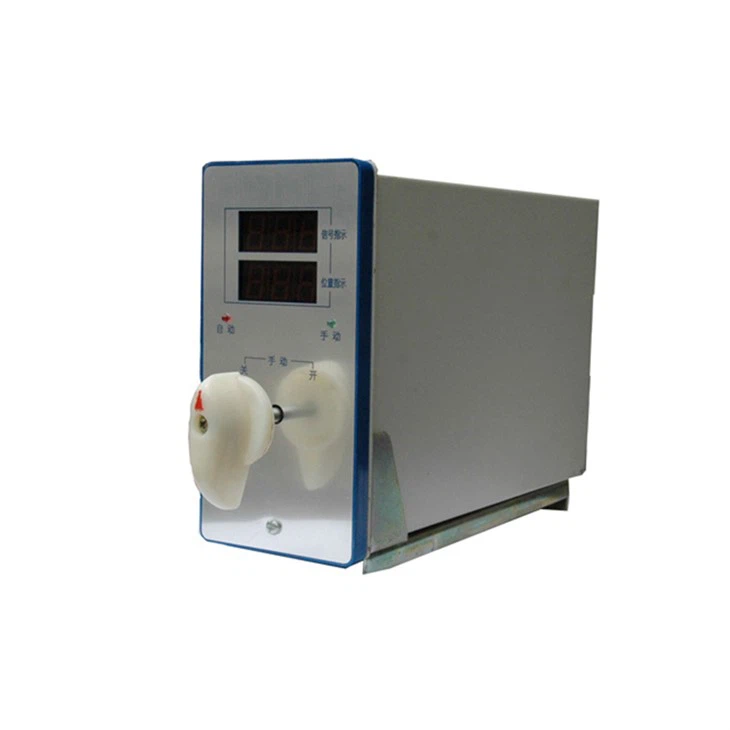

DFD serijos elektriniai operatoriai – tai pagalbiniai pramoninių procesų matavimo ir valdymo sistemų galinių valdymo blokų įrenginiai. Jie gali atlikti tokias funkcijas kaip rankinis ir automatinis elektrinių pavarų darbo būsenų perjungimas, nuotolinis valdymas ir automatinis sekimas bei perjungimas be trikdžių. Elektrinio operatoriaus skydelyje yra darbinės būklės indikatoriai ir dvigubos adatos ampermetras, rodantis reguliatoriaus išėjimo srovę ir pavaros grįžtamąją srovę. Elektrinis operatorius taip pat gali išvesti ribinius relės signalus esant automatinei darbo būsenai ir realizuoti elektrinės pavaros elektrinę ribą kartu su elektriniu servo stiprintuvu.
Struktūra ir principas
Elektrinis operatorius naudoja jungiklių darbo sistemos principą, kad perjungtų „rankinę“ ←→ „automatinę“ darbo būseną ir atliktų rankinį valdymą. Automatinis sekimas reiškia, kad esant „automatinei“ darbo būsenai, rezistoriaus -R1 generuojamas įtampos kritimas (ty sekimo įtampa) pavaros padėties grįžtamojo ryšio srovės kanale yra nukreipiamas į integruotą reguliatoriaus kondensatoriaus galą, kad reguliatoriaus išėjimo srovė visada seka pavaros padėties grįžtamosios srovės pasikeitimą, kad būtų išlaikyta lygybė.
Elektrinį operatorių daugiausia sudaro perjungimo ir veikimo jungiklis, atidarymo matuoklis (dviejų adatų ampermetras), rezistorius, indikatoriaus lemputė ir ribinio signalo valdymo grandinė. Viršutinėje elektrinio valdymo skydelio atidarymo matuoklio dalyje rodoma reguliatoriaus išėjimo srovė (ty servo stiprintuvo įėjimo srovė), o apatinėje dalyje rodoma pavaros padėties grįžtamojo ryšio srovė. Indikatoriaus lemputės atitinkamai rodo „rankinę“ ir „automatinę“ darbo būsenas. Esant „rankiniam“ darbo režimui, elektrinio operatoriaus grandinę galima supaprastinti kaip 2-A pav., ir dega „rankinė“ indikatoriaus lemputė. Paspauskite. Įjungiamas „▼“ („▲“) jungiklis, pavaros variklis įjungiamas, o pavaros išvesties svirtis juda „atidarymo“ („uždarymo“) kryptimi. Rezistoriaus-R1 padėties grįžtamojo ryšio srovės sukuriama sekimo įtampa yra prijungta lygiagrečiai su integruotu reguliatoriaus kondensatoriumi per elektros operatoriaus gnybtus-x4:14x ir x4:15. Tuo pačiu metu elektros operatoriaus gnybtai-x4:16 ir-x4:17 yra trumpai sujungiami, o PID reguliavimas pakeičiamas į PI reguliavimą, įgyvendinant greitą pavaros padėties grįžtamojo ryšio srovės sekimą reguliatoriaus išėjimo srove. . Kai reguliatoriaus išėjimo srovė lygi pavaros padėties grįžtamojo ryšio srovei, elektrinis operatorius persijungia iš „rankinės“ į „automatinę“ darbo būseną, o pavaros išėjimo elementas lieka pradinėje padėtyje, realizuodamas perjungimą be trikdžių. iš „rankinio“ į „automatinę“ darbo būseną. Esant „automatinei“ darbo būsenai, elektros operatoriaus grandinę galima supaprastinti kaip 2-B pav., ir dega „automatinio“ indikatoriaus lemputė. Elektriniam operatoriui persijungus iš „automatinės“ į „rankinį“ darbo būseną, pavaros variklio maitinimas išjungiamas, o išėjimo svirties padėtis išlieka nepakitusi, o perjungimas iš „automatinio“ į „rankinį“ veikia be trikdžių. valstybė.
Elektrinė pavara turi elektroninę ribinę funkciją. Principas yra toks, kad pavaros padėties grįžtamojo ryšio srovė generuoja įtampos kritimą, kai tekėja per R1 operatore. Šis įtampos kritimas per stiprintuvą siunčiamas į dvigubą komparatorių ML393 ir lyginamas su nurodyta ribine įtampa. Kai lygintuvo išėjimas yra žemas, įjungiama atitinkama jo relė. Kai relė įjungiama, viena kontaktų pora užrakina stiprintuvą, todėl stiprintuvas nustoja leisti, o pavara nustoja suktis, o kita kontaktų pora jungiasi prie skydelio indikatoriaus lemputės, kad būtų galima naudoti aliarmą.
Matmenys
Valdymo plokštė ir priedai
Įmonės istorija
2014 m. Tuo pat metu mūsų įmonė buvo įregistruota nuomos name, įkurtas užsienio prekybos skyrius.
2015 Biuro adresas buvo pakeistas į: Zhongbei Town Energy Saving Building Šiais metais mūsų įmonė atliko 9000 sertifikatų CE sertifikatus ir kitus kvalifikacijos sertifikatus, o pagrindinės eksporto šalys yra Pietryčių Azija, Parkistanas Vietnamas, Singporas ir Tailandas.
2016 Užsienio prekybos verslas laipsniškai didino eksportą į Pietų Ameriką, Čilę, Paragvajų, Rusiją ir kitas šalis tuo pačiu metu, kaip buvo anksčiau.
2020 m. Mūsų įmonė savarankiškai sukūrė elektrinių pavarų smėlį, taikomą naudingo modelio patentams ir išvaizdos patentų sertifikatams gauti. Vidaus ir užsienio prekybos verslas sparčiai augo, o vidaus prekybos skyrius buvo įtrauktas į galutinį sąrašą kaip fiksuotas tiekėjas didelėms įmonėms, tokioms kaip Sinoma.Red Lion ir Huaxin ir kt. Užsienio prekybos skyrius buvo atrinktas kaip fiksuotas tiekėjas didelėms įmonėms, pvz. kaip Sinoma.Red Lion ir Huaxin ir tt Užsienio prekybos departamentas ėmėsi didelių projektų, tokių kaip didelio masto nuotekų valymas.
2021 m. Metinis mūsų įmonės elektrinių pavarų pardavimo apimtys priartėjo prie 2,000vnt. Tuo pačiu metu buvo tvarkomi šie eksporto reikalavimai: ROHS SILATEX ir kt., be kita ko, sprogimui atsparūs gaminiai taip pat praėjo Nacionalinis atsparumo sprogimui institutas. Pagrindiniai produktai taip pat išlaikė patikimą kokybę.
Pagrindinio sertifikato įsigijimo būsena
